气密检测仪校准装置主要结构及工作过程

气密检测仪校准装置主要结构及工作过程

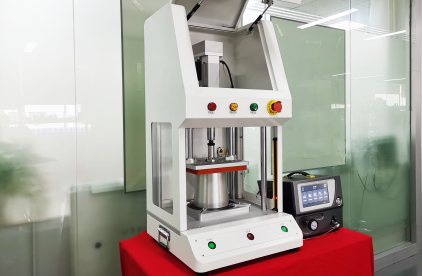

气密检测仪校准装置主要由PLC、液晶显示屏、AD转换模块、压力传感器、压差传感器、微压调节装置及电磁阀等组成。通过不锈钢管道和压力传感器、压差传感器、电磁阀和微压调节装置连接,且分高低压端口。气密检测仪校准装置在校准过程中,需在被校仪器充气时间和检测时间对其传感器校准。因此需在校准装置系统中设置对应阶段时间,其具体工作过程如下:


一是准备阶段:将气密检测仪校准装置高压端口和被校仪器工作端口连接,低压端口密封,按照被校仪器充气时间、平衡时间和检测时间设置校准装置时间节点,一般充气时间为200s,平衡时间为10s,检测时间为200s。此时,电磁阀处于常开状态。

二是输出压力校准阶段:设置时间条件后,按下液晶面板上启动键,触发被检仪器启动。气密检测仪校准装置系统程序设置当输出压力大于100Pa,系统装置自动触发充气时间计时,因此,校准装置和被检仪器同时计时,实现两仪器间同步,充气时间约10s后调节被检仪器后气量调节阀门,按照被检校仪器输出压力量程平均调4~5个校准点,读取气密检测仪校准装置压力显示值,完成输出压力校准。

三是平衡阶段:由于压差数值较小,受温度影响较大,在校准输出压力时导致气密检测仪校准装置和被校仪器内气体波动,影响气体热平衡,因此须通过该阶段为压差校准做好准备。

四是压差校准阶段:进入检测时间阶段时,气密检测仪校准装置和被校仪器压差数值同时归零,调节校准装置微压泵,按被校仪器压差传感器量程平均分4~5个校准点,读取校准装置压差显示值,实现压差校准。运行时间完毕,电磁阀打开,放空气密检测仪校准装置内气体,完成校准过程。
